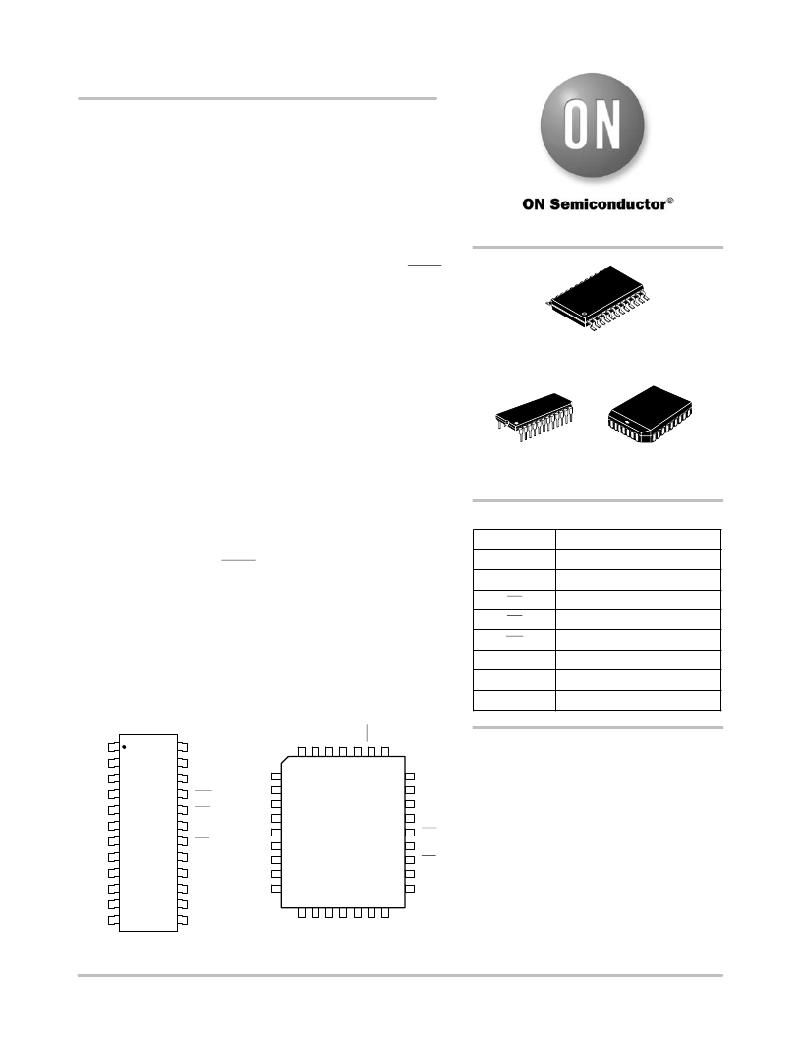

CAT28C16A
16 kb CMOS Parallel
EEPROM
Description
The CAT28C16A is a fast, low power, 5V ? only CMOS Parallel
EEPROM organized as 2K x 8 ? bits. It requires a simple interface for
in ? system programming. On ? chip address and data latches,
self ? timed write cycle with auto ? clear and V CC power up/down write
protection eliminate additional timing and protection hardware. DATA
Polling signals the start and end of the self ? timed write cycle.
Additionally, the CAT28C16A features hardware write protection.
The CAT28C16A is manufactured using ON Semiconductor ’s
advanced CMOS floating gate technology. It is designed to endure
100,000 program/erase cycles and has a data retention of 100 years.
The device is available in JEDEC approved 24 ? pin DIP and SOIC or
32 ? pin PLCC packages.
Features
? Fast Read Access Times: 90 ns, 120 ns, 200 ns
? Low Power CMOS Dissipation:
– Active: 25 mA Max.
– Standby: 100 m A Max.
? Simple Write Operation:
– On ? chip Address and Data Latches
– Self ? timed Write Cycle with Auto ? clear
? Fast Write Cycle Time: 10 ms Max
? End of Write Detection: DATA Polling
? Hardware Write Protection
? CMOS and TTL Compatible I/O
? 100,000 Program/Erase Cycles
? 100 Year Data Retention
? Commercial, Industrial and Automotive Temperature Ranges
http://onsemi.com
SOIC ? 24
J, K, W, X SUFFIX
CASE 751BK
PDIP ? 24 PLCC ? 32
L SUFFIX N, G SUFFIX
CASE 646AD CASE 776AK
PIN FUNCTION
Pin Name Function
A 0 ? A 10 Address Inputs
I/O 0 ? I/O 7 Data Inputs/Outputs
CE Chip Enable
OE Output Enable
WE Write Enable
V CC 5 V Supply
PIN CONFIGURATION
DIP Package (L) PLCC Package (N, G)
SOIC Package (J, K, W, X)
V SS
NC
Ground
No Connect
TOP VIEW
A 7
A 6
A 5
A 4
A 3
A 2
A 1
A 0
I/O 0
I/O 1
I/O 2
V SS
1
2
3
4
5
6
7
8
9
10
11
12
24
23
22
21
20
19
18
17
16
15
14
13
V CC
A 8
A 9
WE
OE
A 10
CE
I/O 7
I/O 6
I/O 5
I/O 4
I/O 3
A 6
A 5
A 4
A 3
A 2
A 1
A 0
NC
I/O 0
4 3 2 1 32 31 30
5 29
6 28
7 27
8 26
9 25
10 24
11 23
12 22
13 21
14 15 16 17 18 19 20
A 8
A 9
NC
NC
OE
A 1 0
CE
I/O 7
I/O 6
ORDERING INFORMATION
See detailed ordering and shipping information in the package
dimensions section on page 10 of this data sheet.
? Semiconductor Components Industries, LLC, 2009
October, 2009 ? Rev. 6
1
Publication Order Number:
CAT28C16A/D
